又见色彩匹配
色彩匹配，这是我个人非常喜欢的一个话题。
之前已经研究过很多种不同的匹配算法：
传统的color transfer （基于直方图均衡方法等）
基于标准色卡的匹配
基于LUT采样（梯度下降匹配、GAN之类的）
这些方法都有点“机器化” 的味道。这不禁让我回想起调色的过程，人们是怎么判断色彩风格相近？
看起来颜色一样？
调色的时候，我们会找很多参考样片，然后参考这些画面色彩进行调整。当我们看到图片的时候，我们如何直观的衡量是不是色彩一致？
《疯狂的麦克斯》
可能的步骤是：
- 亮度的感觉（暗部、亮部、反差感、分布曲线）
- 色彩整体倾向（各个亮度区域的色彩倾向）
- 固有色倾向（皮肤、天空、植物等等）
这里就隐含了一种感觉。其实我们是在一一对应不同部位的色彩。
肖申克的救赎
问题来了
我仅仅提供少数的color pair，怎么能够让所有色彩的变化更加的“平滑”？这样才能够不出现反色、调变等问题，还能够更好顺应色彩的“走势”？
经过一番科学上网，找了很老的一个算法。叫做Thin-plate spline（薄板插值）。
薄板样条插值（Thin Plate Spline,TPS）是插值方法的一种，是常用的2D插值方法。假如给定两张图片中一些相互对应的控制点，如何将其中一个图片进行特定的形变，使得其控制点可以与另一张图片的控制点重合。
这种算法往往被应用在实际的生产中。例如有汽车铁板冲压的过程中。我们希望：
- 冲压后，所有原始位置
p_i尽可能靠近目标位置q_i - 薄板的“扭曲程度”尽可能的小
把这个算法提升到3D 空间中，不就正好可以用于描述色彩LUT 变形的样式么！
3D Thin-plate Spline 色彩匹配
利用上面说的thin-plate spline 插值方式，可以更好的实现平滑过度。
本质上，3D TPS 算法在这里的使用场景是，对于有固定色卡采用的屏幕，可以相对快速的计算得到LUT。
一些优点：
- 可以通过数量比较少的
sample，推导出LUT，计算速度极快。Xrite digital SG 色卡，140 samples - 用户可以根据控制
TPS算法中的lambda，来人工控制匹配程度或者是色彩变化平滑程度，减少色彩跳变。
算法支持 float，不会受到 0～1的裁切。
算法测试
参考代码和 LUT 见文末
这里成为一个互动式的校准过程。
- 默认使用基准点进行 matching （这里是直接采样了中间的色卡点）
- 查看匹配效果
- 如果发现效果不够好的时候，不断添加source-dst 的pair，就可以不断逼近。
这里累计使用了37个采样点，就完成了这样的效果。近看的话，在比较暗部的皮肤处还有不同，不过这可以通过不断的增加匹配点来进行逼近。或者是调整扭曲的程度，让色彩变化更加的平滑。

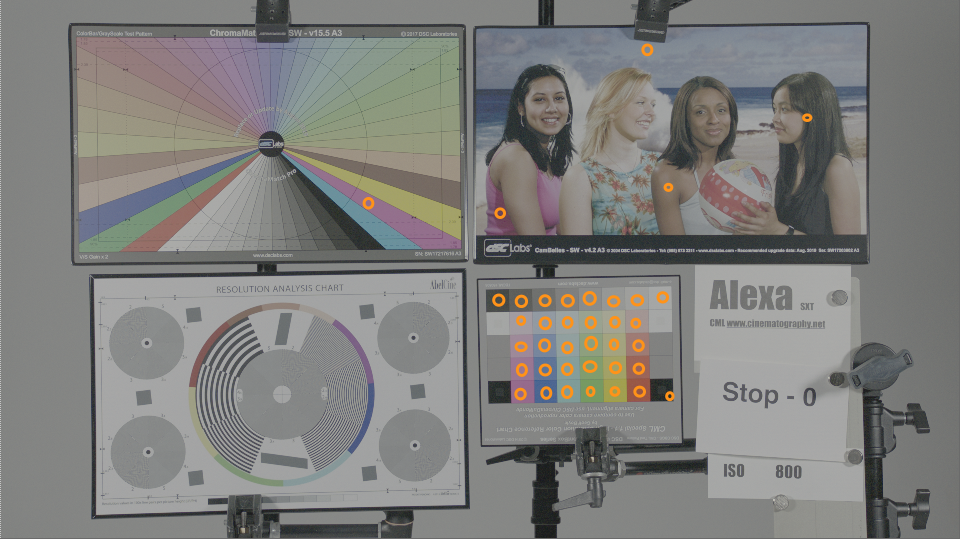

原始LogC

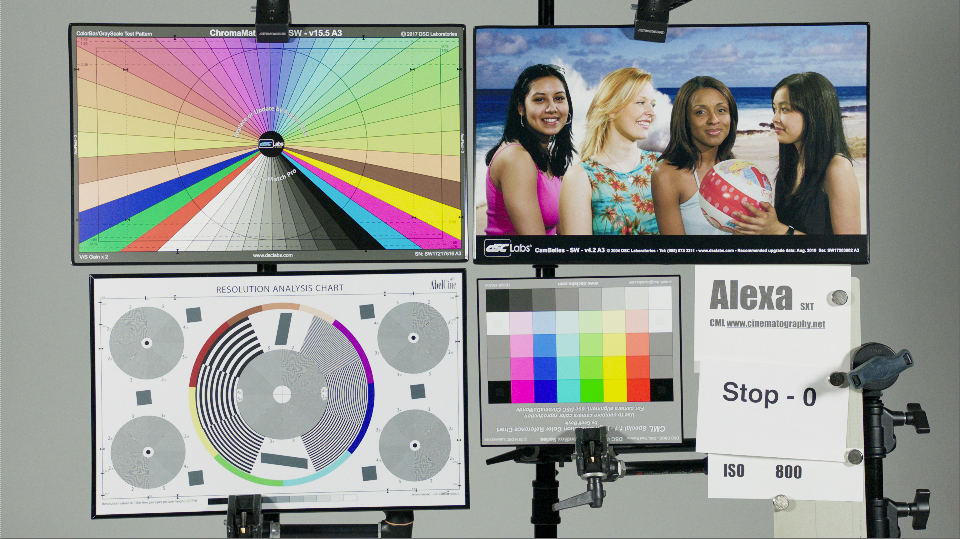

Rec709（ACES）
应用匹配LUT 的结果
进一步的改进
上面说到了，可以人为的发现“不够好”的点，然后添加到color pair 中，实现进一步的匹配。如果不想要人工进行匹配的话，那么可以采用自动的方式。这里有三种可能的思路：
- 图像色彩差异比较
- 3D color 空间比较
- 在
uniform colorspace中完成计算
图像色彩差异比较
这种思路非常的直观，只需要对比target 和 output，然后选择其中数值差异超过阈值的色彩部分即可。当然最好也是在uniform 的色彩空间中进行比较。
色彩差异扩大了4倍，便于展示
3D 空间的差异处理
这里只能有几个思路：
- 找到相对聚类的色彩区域，然后进行移动
- 从
3D position找到对应的2D 画面position，然后读取色彩作为key point

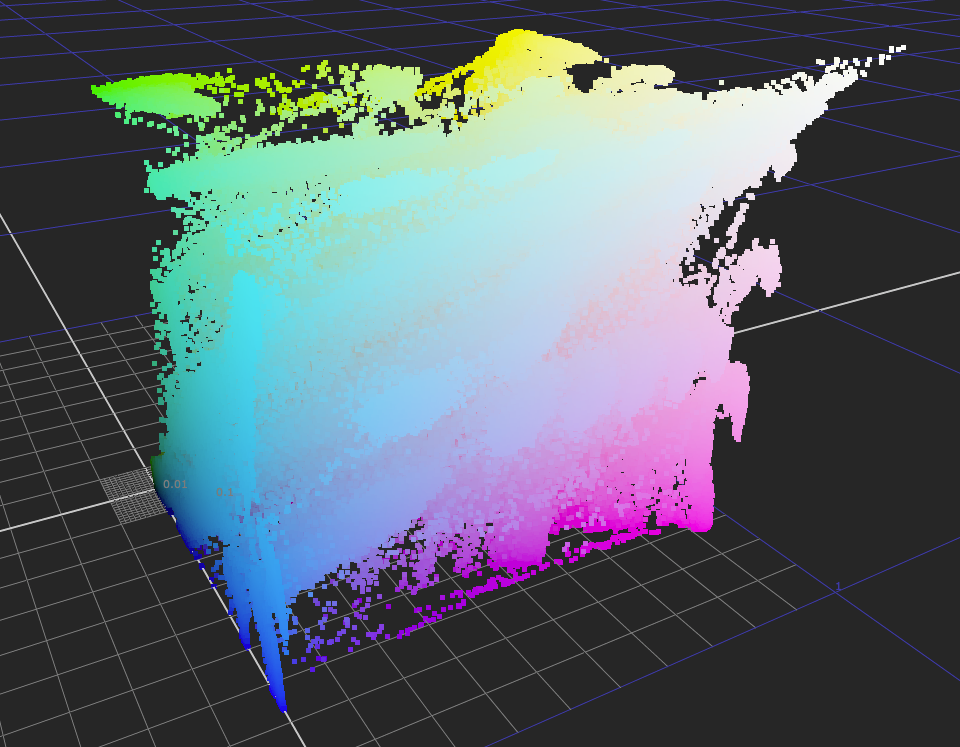

Target 709

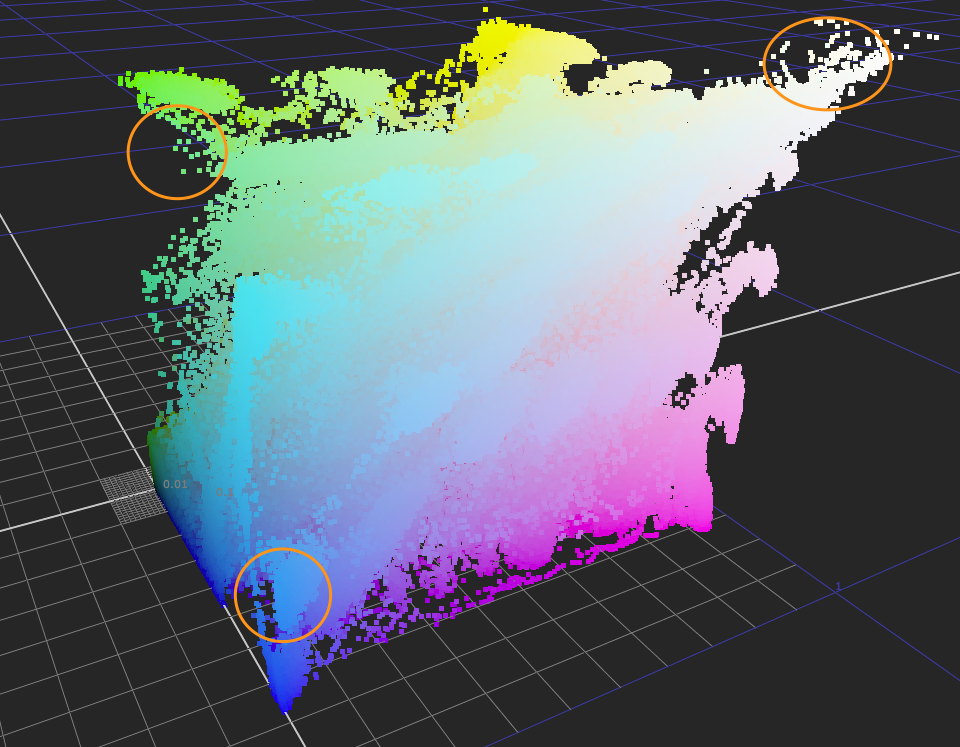

Output 709

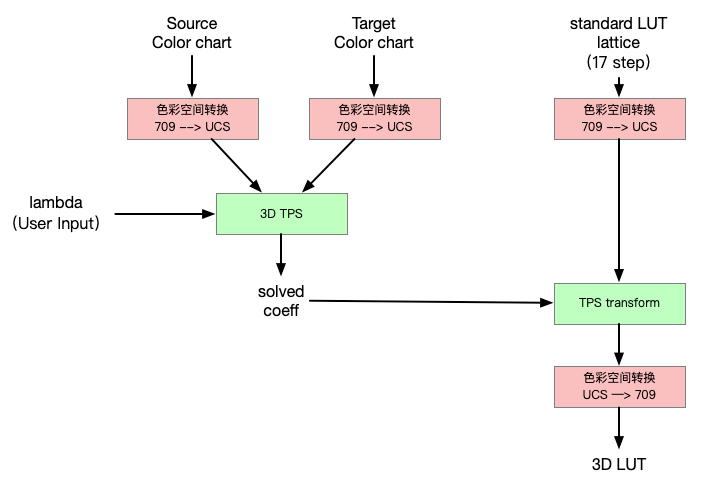

在 uniform colorspace 中完成计算
由于TPS 的误差是欧式距离误差，而显示色彩空间并不是uniform 的。因此如果可以在uniform colorspace 中进行计算的话，理论上会得到更加符合人眼感受的拟合效果。
哲学高度
兜兜转转，曾经幻想着用各种“绝对客观” 的方法直接进行色彩匹配，但是现在又回到了最靠谱的方案，稍微让人动手做点事情，算法就能更有效的解决其他问题。 人的主观选择，直接解决了色彩差异敏感性、匹配权重、匹配过拟合、匹配结果是否满意等一系列高难度。

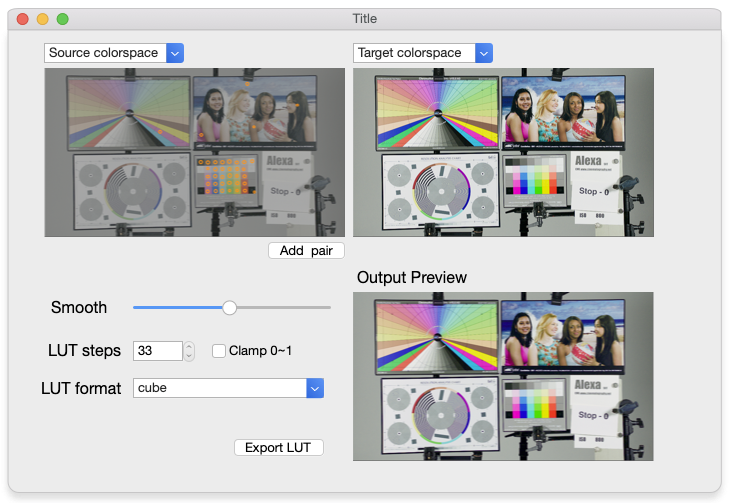

于是乎，基于上面的code，这里想到一个色彩匹配LUT 的生成软件方式。有兴趣的可以自己实现一下！
人手稍微动个100次，就能够得到一个相对通用的匹配结果LUT，何乐而不为呢～
